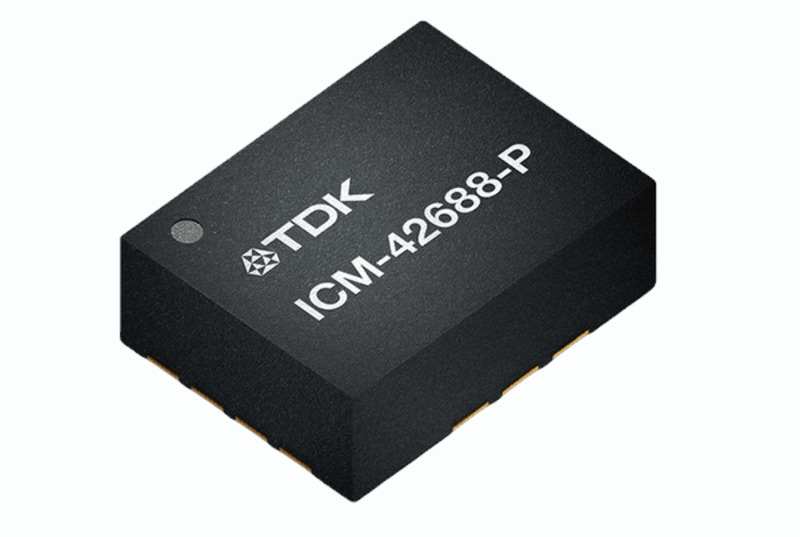

Модуль IMU TDK InvenSense ICM-42688-P (5000 шт Tape & Reel)

6-осьовий високопродуктивний IMU з підтримкою високоточного зовнішнього тактового сигналу, що допомагає зменшити похибку чутливості на системному рівні, покращити вимірювання орієнтації за даними гіроскопа, зменшити чутливість ODR до температури та варіацій між пристроями.

ICM-42688-P — це 6-осьовий MEMS-пристрій відстеження руху, який поєднує 3-осьовий гіроскоп та 3-осьовий акселерометр. Він має налаштовуваний хост-інтерфейс, який підтримує послідовний зв'язок I3C℠, I²C та SPI. Він оснащений 2 кБ FIFO та 2 програмованими перериваннями з наднизькою енергоспоживанням та підтримкою пробудження від руху для мінімізації енергоспоживання системи.

ICM-42688-P підтримує високоточний зовнішній тактовий сигнал, що допомагає зменшити похибку чутливості на системному рівні, покращити вимірювання орієнтації за даними гіроскопа, зменшити чутливість ODR до температури та варіацій між пристроями.

Пристрій включає першу в галузі підтримку 20-бітного формату даних у FIFO для високої роздільної здатності даних. Цей формат FIFO інкапсулює 19 біт даних гіроскопа та 18 біт даних акселерометра.

Інші провідні в галузі функції включають вбудований механізм обробки руху InvenSense APEX для розпізнавання жестів, класифікації активності, крокомір, програмовані цифрові фільтри та вбудований датчик температури.

Пристрій підтримує робочий діапазон VDD від 1,71 В до 3,6 В та окреме джерело цифрового вводу-виводу VDDIO від 1,71 В до 3,6 В.
